黑山头露天煤矿大屏调度系统
智博煤矿大屏监控系统主要用于煤矿安全生产重要环节、场所和部门的电视监控。系统通过前端摄像机对井上、井下各个主要设备机房和重点工作场所进行现场监控并对监控点周边区域实施防范，形成了视频数据实时采集、传输处理和远程监控为一体的立体化、智能化的防护体系。通过本系统，地面监控人员能直观的监视和记录井下工作现场的安全生产情况，及时发现各监控点的违章作业情况，防患以未然，为煤矿的安全生产保驾护航。
系统支持模拟接入方式、数字接入方式和数模混合型接入方式，支持设备间光缆传输和电缆传输连线方式，可根据现场环境不同，灵活选择接入方式和连线方式。
系统组成
井下监控与传输系统
井下摄像头采用经过国家本安认证的矿用防爆光纤摄像机，并适应井下的低照度的光学条件。同时要采用无火花的阻燃光纤传输技术，保证系统在井底的安全运行。
地面监控系统
地面监控部分由于每个监控点监控范围较大而且需要日夜监控功能，所以采用带云台且适应低照度情况的进口全方位一体化摄像机，为保证煤矿恶劣条件下的可靠性与售后服务便利性，地面均采用同轴电缆接入调度室和绞车房。
大屏幕显示系统
大屏幕显示系统可接受VGA、RGB、网络计算机信息，能以多媒体的形式发布共享信息，能利用监控、预览、切换、通信及终端控制设备，保持与有关方面的视讯联系，随时可以召开电视电话会议。

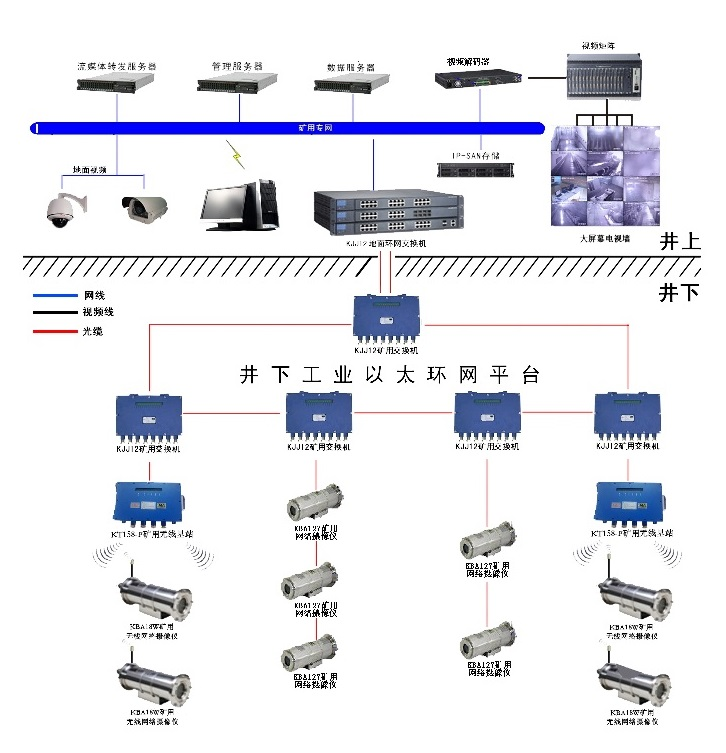

系统框架图如下图所示：
功能特点
1、系统配套的隔爆摄像仪具有照度低，图像清晰度高的特点。
2、电源采用宽动态模块设计，能适应井下电源的状况。
3、高清晰的数字视频服务器，自带本地录像功能，局域网中的计算机可直接调用和查询图像。
4、多种信号连接方式，可通过视频电缆、光缆、工业环网等传输链路接入信号。
5、外壳采用不锈钢制作，防护等级为IP54，适合煤矿井下环境条件。
